::管道无线传输::




输气管道无线视频监控



一.项目概述



  天然气公司拥有数千英里长的输气管道,加上多个远程泵站和变电站持续可视的监控是确保安全所必需的。视频比地面或者空中监视更加有效。视频监控图像必须是高质量、 低时延、不会模糊或者抖动的。

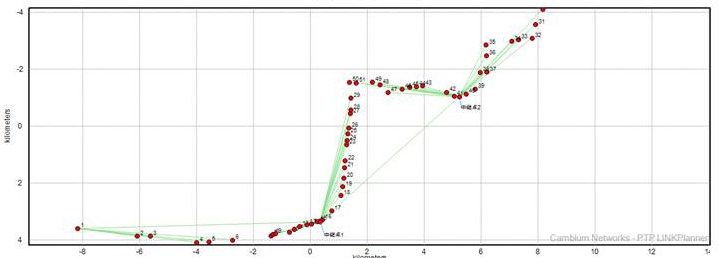

  输气管道26公里管线碑范围内设有51处监控,共90个监控点需要进行视频监控,每路视频质量达到标清(D1格式),所有监控汇集周围视频流后都需最终回传到监控总中心。管线碑监控点分布情况如下图:



管道监控

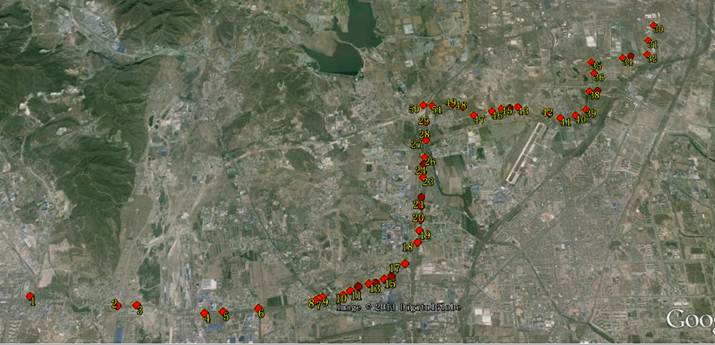

输气管道无线视频监控点位分布图:


管道监控

二.设计方案




覆盖要求:


所有的输气管道监控点位到各个中继站及各个监控中心之间都为视距,因此每个中继站采用2-3个PMP450无线网桥(每个AP覆盖90度)进行覆盖,覆盖半径达20公里以上。


容量要求:


每个监控中继站需接入40路左右视频,按每路视频码流平均2.5Mbps(考虑视频码流的突发峰值)计算,每个监控中心的上行码流共需要达到100Mbps的容量, 而PMP450单个AP峰值可达128Mbps,两扇区达256Mbps以上,完全满足。而两个中继站对应设备选择为PTP600FULL,对应带宽300Mbps.


距离要求:
远端点到中继点距离最远为5公里,中继点到中心最远距离9KM, PTP无线网桥的连接距离为最大250公里,PMP450的覆盖距离为最大20公里。


方案分析


根据以上设计要求,我们建议采用CAMBIUM点对多点PMP450和点对点PTP无线网桥系列产品进行组网,对于视频部分,我们建议在前端采用网络摄像机,后端采用集成了矩阵控制、存储、流媒体转发功能的数字矩阵平台设备进行管理,并根据需要配备模拟或数字显示大屏幕。下面对方案进行说明:

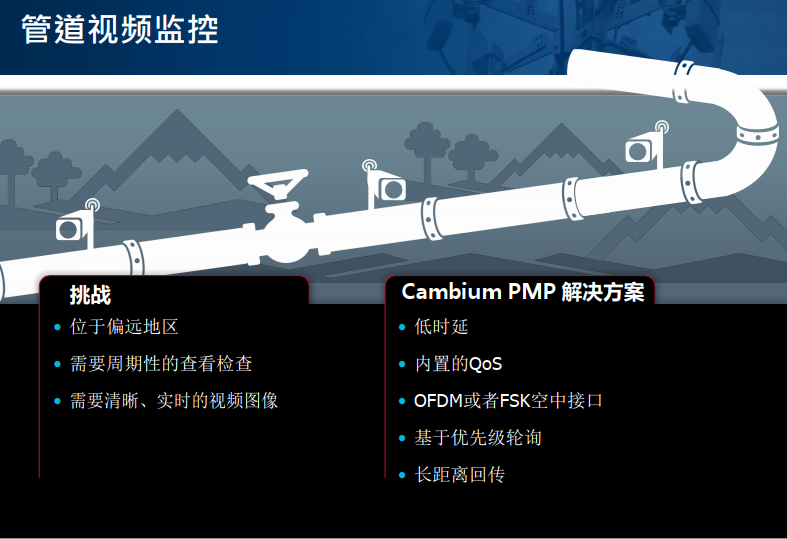

输气管道无线传输图:



管道无线监控

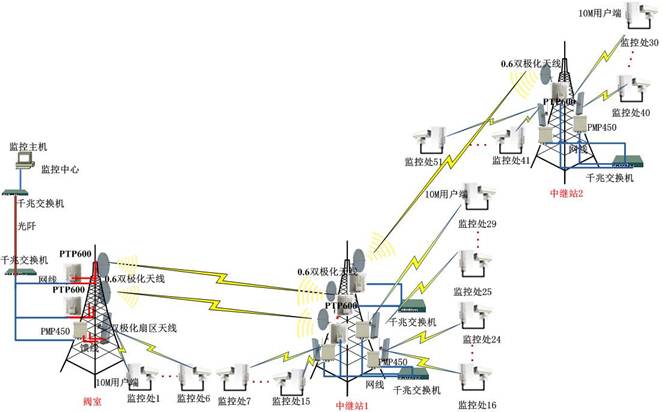

输气管道无线视频监控传输图:

管道无线监控








无线通信设备



epmp1000 PMP450i点对多点无线网桥 PTP550千兆无线网桥千兆无线网桥,无线高清视频监控网桥 PTP670,高带宽无线网桥,远距离无线网桥

Epmp1000点对多点无线网桥



利用GPS同步技术, ePMP是非常适合为远端分支机构和 未服务区域提供高级QoS保证的,对容量和稳定性有保证的网络。集成型点对点和点对多点解决方案可选用GPS同步模式,允许高密度的频率复用。

频率:5150–5350 547 - 5875 MHz

带宽:200 Mbps

无线传输距离:20公里



Cambium Networks业界领先的450平台包括所有全新的PMP450iPTP450i无线产品。450i产品平台是更具扩展性的工业级无线宽带解决方案。



频率:4900MHz-5925MHz

带宽:250 Mbps

无线传输距离:64公里

PTP550千兆无线网桥

Cambium Networks点对点千兆吞吐量解决方案PTP550可以在中远传输距离下应对高速骨干、高清视频监控, 视频站点监控集中回传解决方案所需的千兆(Gigabit)级别性能要求 。

频率:5150 -5960 MHz;

带宽:1.36Gbit吞吐量

无线传输距离:200公里

PTP670远距离无线网桥

  • Cambium PTP 670高带宽远距离无线网桥提供高性能多点(HCMP)和点对点一体化的解决方案,为视频监控和要求苛刻的无线网络应用提供450兆位/秒的高容量无线宽带连接。


频率:4900 -6050 MHz;
带宽:450M;

无线传输距离:250公里
