摩托罗拉助力重庆平安城市无线监控系统提供安全支持
渝北区是重庆市的九个主城区之一，处于重庆“都市发达经济圈”，是重庆的主城区和航空港。该区面积1452平方公里，下辖12个街道、12个镇，户籍人口90.18万人。
为辖区提供良好的治安环境，更好地保障渝北区人民的生命财产安全，为重庆市经济的飞速发展提供安全支持，是重庆市公安局渝北区分局的重要使命。该局采用Motorola Solutions Canopy技术建设平安城市无线图像监控系统，形成了一个360度、无盲区、可灵活移动的实时监控系统，为重庆市渝北区的治安提供了更安全的基础保障。
市场挑战
重庆市渝北区经济发达，少数民族多，自然旅游资源丰富，并且地形复杂，这些客观因素决定了重庆市公安局渝北区分局监控范围广、盲点区域多。如何对辖区实施实时、高效、稳定的监控一直是该局面临的挑战。此前，该局一直没有理想的视频监控解决方案，只是通过有线方式实现。而有线方式施工难度大，遇到地形复杂的区域施工更加困难，而且布线成本高，无法实现移动监控。
2007年10月，重庆市公安局渝北区分局参加了Motorola Solutions 在重庆的无线宽带产品推广会，了解到Motorola Solutions Canopy产品的特有优势可以解决辖区内监控问题，而且系统架设方便、性能稳定而且可灵活移动，完全符合辖区监控的要求。于是，该局于2007年底决定部署基于Motorola Solutions Canopy技术的平安城市无线图像监控系统以解决辖区视频监控的难题。
解决方案
Motorola Solutions 及其合作伙伴四川中瑞特科技发展有限责任公司为重庆市公安局渝北区分局提供了整套平安城市无线图像监控系统，用于两个直径8平方公里的区域内80个点的城市街道无线监控。80个点都属于移动监控点，既可以根据任务的需求临时布放在某区域几天或几周，当该区域不再需要继续监控而其他区域有监控需求时，则在短时间内将监控点移动到新的区域。
系统中所有链路均为视距链路LOS。由于城市街道无线移动监控点比较分散，系统采用了每6个点对多点AP为一个全覆盖中心站的做法（每个AP覆盖角度60度）。为了预留足够的带宽，为今后的扩容或者视频码流的短时增加留出空间，保证视频质量，系统采用了20M的点对多点AP（实际上行带宽为11M左右）。
摩托罗拉点对多点网桥为恒定带宽，即设备只要正常连接上，带宽就恒定在这个范围，不会像传统的802.11b/g/a的设备，带宽会受诸如距离、功率等因素影响而大范围变化。同时考虑到该项目今后的扩容和避免系统内自干扰问题，四川中瑞特建议该局采用集群管理模块(CMM)保证系统内所有设备的同步。
集群管理模块通过接收GPS卫星的时钟信号来保证所有设备的时钟严格同步，同时还提供数据交换机和电源模块，大大降低了设备安装的复杂性。在回传部分，系统采用了Motorola Solutions 的大带宽非视距点对点设备――PTP400，有效带宽达到43Mbps，且具有强健的非视距功能，保证了视频信号到监控中心的稳定回传。

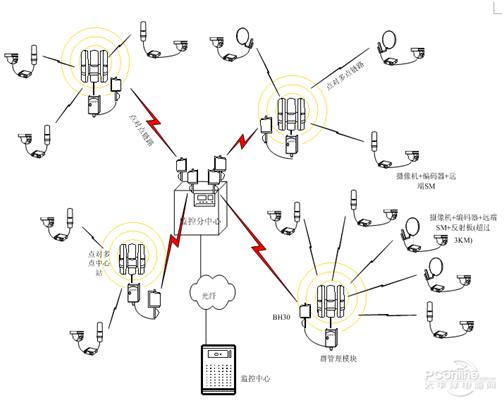

方案拓扑图：
如图所示，当确定了80个监控点的位置以后，在每个区选择4个高点作为点对多点中心站，两个区共8个中心站，每个中心站覆盖10路左右的监控远端。每个区的四个中心站分别通过一套点对点的大容量回传设备将视频流汇集到一个监控分中心，监控分中心通过光纤将总的视频流回传到渝北公安总监控室。
方案拓扑图
成效
本系统建设周期短，一次性建成。从2008年4月25日到5月20日，历时不到一个月。系统建设过程中遇到诸如地形复杂、无线环境干扰，以及监控前后端设备和系统配合是否良好等技术问题。四川中瑞特和Motorola Solutions 的工程师们详细研究了专业细致的方案，认真地规划测试，加之Motorola Solutions 产品本身的高性能和强抗干扰的能力，克服了这些困难。系统建成后，运行稳定，传输效果良好。
Motorola Solutions Canopy视频监控系统成功满足了重庆市公安局渝北区分局实时、稳定、有效的辖区监控需要。而且本套系统具有移动监控功能，极大地提高了公共安全监控的力度和广度，对公安机关的现实工作带来了直接的帮助。本系统也为重庆市奥运火炬传递做出重大贡献。
Motorola Solutions Canopy解决方案特点与优势
我们深信，该基于Motorola Solutions Canopy技术的平安城市无线图像监控系统具有独特的优势。系统便于移动，哪里有需要系统就可以移动到哪里实现监控。而且，系统架设方便、性能稳定、带宽恒定，有非常强的抗干扰能力，很适合视频传输的应用。主要突出的特点是：
价格廉、运营省。与有线监控相比设备性能价格比优异。Canopy系统采用了Motorola Solutions 成熟简单高效的射频技术，使得设备价格较同类产品有较大的优势。全球范围的产品热销使得成本大幅降低。建立系统的初始价格门槛低，大规模扩容性能力强，可使成本进一步下降。
设备小、安装易。设备小巧，集成度高，无室内单元，不需要像其他系统那样复杂的布线及机房环境。因此安装Canopy 系统简单、快捷。Canopy 系统模块内置了所有的网络管理和诊断的功能使得调测也非常简单。
传输远、性能稳。在远距离传输的前提下，可以满足带宽的要求。Canopy l0 / 20Mbps回传模块设备的更大传输距离是56公里。同类产品中在远距离传输的前提下保持带宽的稳定性是很难的，但Canopy能做到。
载干低、强抗扰。所有的Canopy 设备在工厂中的测试都符合3dB 的载波干扰。一般额定的C/I值根据不同参数测试约为2dB。这个值是在同类产品中更低的。因此Canopy系统在面对外部强干扰和自干扰的情况下更稳定可靠。一个无线解决方案的"健壮性"更好的衡量标准就是载干比。
为应用、巧优化。系统在整体设计时，专门为更热门的应用如上网浏览、VOIP语音、视频监控进行优化。如将分组包缩短至2ms，大大提高了对上行申请的反应速度。 对VOIP的小且多的分组传输效率极高。
重庆市公安局渝北区分局郭勇先生说：“基于Motorola Solutions Canopy技术的平安城市无线图像监控系统很好的满足了我们对辖区内的视频监控方面的特殊需求，提高了公安工作的效率，为辖区的社会经济健康发展提供了强有力的支撑。”
|
