平安城市之构建区政府/街道/社区无线视频监控和视频会议传输解决方案





随着城市建设、发展、社区原有服务模式已不能满足现有社区管理需要,不能承载新形势下群众需求。需要街道和社区的网络设施建设统一布局,统一管理,全面推进社区网格化管理工作。

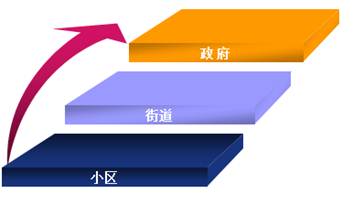

平安城市监控系统逻辑结构

通过系统掌握全网动态并可随时处理突发 事件进而掌握全局,随时调用各社区内实时图像、监控录像并进行翻查检索



可以调用管辖社区内实时监控图像 以及录像信息,同时可以通过系统在指挥中心进行图像控制



小区监控点通过无线链路将获取到的图像资料发送到小区监控 中心进行转换存储数字视频流

平安城市



系统设计本着六项原则

安全性 分级访问的安全网络:系统设有严格的权限访问制度,各级之间分级调用,同时实现了指令优先级系统,为突发事件监控权的快速掌控提供有效的管理手段



可靠性 分布式的管理:平安城市中的每个监控单元(如街道办事处、社区等)均可部署一套完整的监控系统及独立的子系统,不需依赖上级接结点的服务或存储空间限制



经济性 高性能的无线宽带网络:系统的链路基于Cambium 无线网络技术设计,解决了末端1公里的通讯难题,降低了线路铺设带来的难度和建设成本



实用性 系统功能:可任意调节带宽(在使用需要时可以动态调节带宽)根据管理机构(如办事处/社区/公安机关)的要求确定二类、三类监控点的监控效果



便于维护性 全网IP设计:系统采用三层交换全网IP设计,每个设备都有独立的IP地址,通过有效的网管手段可以随时随地了解远程设备的状态并进行操作,提高维护速度



高可扩展性 开放性接口:系统提供完整的外部访问接口,可方便的与政府其他部门的应用(如政务系统等)进行整合,为日后系统升级扩充提供无限可能

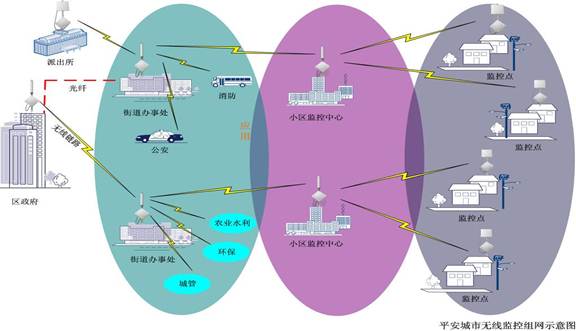

平安城市视频监控系统无线传输组网示意图

平安城市,无线监控



街道办事处无线视频监控和视频会议组网组网示意图



街道办事处无线视频监控,视频会议

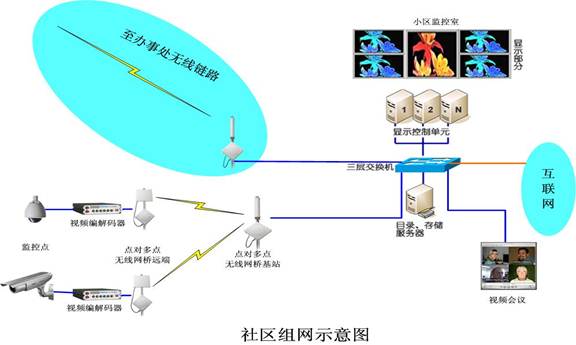

社区无线视频监控和视频会议组网示意图



社区无线视频监控,视频会议



无线组网技术实施



点对多点无线传输系统



  1. 从数十个到上千个远程接入点提供高速以太网链接
  2. 网络摄像机连接到无线链路用户端单元
  3. 无线链路用户端单元将数字化视频信息传输到无线基站单元
  4. 每个无线基站单元提供的系统带宽从 125 ~500 Mbps

点对点无线传输系统(备份链路和汇聚回程)

  1. 在两个固定接入点之间提供高速率的以太网连通性
  2. 相对于点对多点系统,具有更大的带宽及更远的传输距离
  3. 为多点接入提供高带宽主干链路
  4. 系统带宽从300 Mbps ~ 1036 Mbps





无线传输设备



epmp1000 PMP450i点对多点无线网桥 PTP550千兆无线网桥千兆无线网桥,无线高清视频监控网桥 PTP670,高带宽无线网桥,远距离无线网桥

Epmp1000点对多点无线网桥

利用GPS同步技术, ePMP是非常适合为远端分支机构和 未服务区域提供高级QoS保证的,对容量和稳定性有保证的网络。集成型点对点和点对多点解决方案可选用GPS同步模式,允许高密度的频率复用。

频率:5150–5350 547 - 5875 MHz

带宽:200 Mbps

无线传输距离:20公里



Cambium Networks业界领先的450平台包括所有全新的PMP450iPTP450i无线产品。450i产品平台是更具扩展性的工业级无线宽带解决方案。



频率:4900MHz-5925MHz

带宽:250 Mbps

无线传输距离:64公里

PTP550千兆无线网桥

Cambium Networks点对点千兆吞吐量解决方案PTP550可以在中远传输距离下应对高速骨干、高清视频监控, 视频站点监控集中回传解决方案所需的千兆(Gigabit)级别性能要求 。

频率:5150 -5960 MHz;

带宽:1.36Gbit吞吐量

无线传输距离:200公里

PTP670远距离无线网桥

  • Cambium PTP 670高带宽远距离无线网桥提供高性能多点(HCMP)和点对点一体化的解决方案,为视频监控和要求苛刻的无线网络应用提供450兆位/秒的高容量无线宽带连接。


频率:4900 -6050 MHz;
带宽:450M;

无线传输距离:250公里
