多点实现无线互联,可采用一点对多点,中继等方式实现。可以根据不同的需求,不同的环境来选择不同的联接方式。这里只讲述一点对两点的连接。
ABC三点互联。信息中心在A,其中AB、AC之间均为可视。我们可以把A设为中心节点,B和C设为2个终端节点。

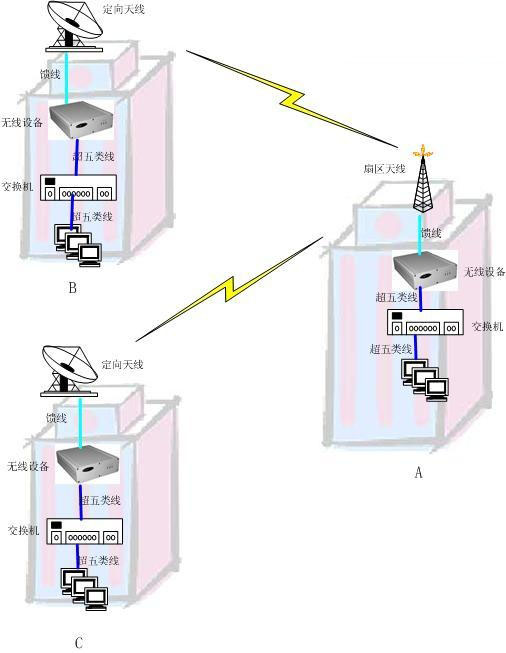

网络连接示意图如下:
方案说明:
采用室外的无线网桥设备,将A与B、C互连。在A放置一台无线网桥设备,在B和C两端各放置一台无线室外网桥设备,通过馈线连接天线后,三点的无线通讯便建起来。无线网络设备分别通过超五类双绞线连接各地的网络交换机。这样三处的网络即可连为一体。
A中心端:无线网桥设备用超五类线直接连接至大楼机房的交换机上,天线使用一扇区天线。
B、C端:在无线网桥设备下,用超五类线直接连接至一个交换机,交换机直接连接计算机终端。天线使用定向天线。
|
