电梯无线视频传输





    电梯作为楼宇的重要密闭型公共区域和上下出入关键通道,电梯视频监控对整个区域的安防工作具有重要作用,是不可缺少的重要一环。电梯视频监控可实时掌握电梯轿厢内的情况,保障乘客安全。



    电梯监控视频传输可分为电梯有线视频传输电梯无线视频传输两种。



    电梯有线视频传输采用的是专业电梯随行电缆,一般的随行线缆使用时损耗严重,寿命在半年到一年之间。高层电梯线缆对抗拉伸强度和电气参数有较高要求,防止线缆负载自重时拉伸变形导致阻抗不匹配,视频信号信噪比衰减产生干扰。再次更换新随行线缆施工困难,施工周期长,而且更换随行电缆的成本也较高在电梯里面做视频监控是很大安防工程商头痛的问题,电梯井里面强电磁场、各种通讯网络信号放大器干扰。已经电梯上下运动所带来的线缆的破损。电梯有线视频监控信号干扰和线路的维护成了工程商谈电梯视频监控变色的原因。

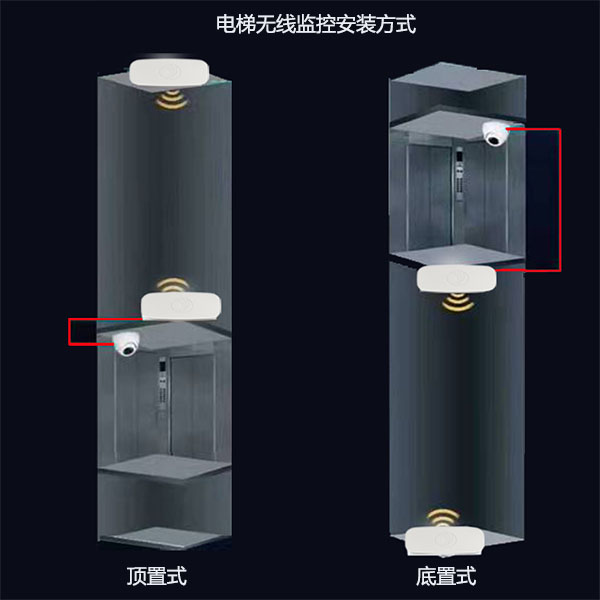

    另一种是电梯无线视频传输,无线传输采用点对点的方式,轿厢上安装一个发射点、电梯井端部安装一个接收点,数据可在电梯轿厢运动时自由传输。无线传输设备安装简单且寿命至少在3年以上,带宽完全满足高清视频监控。

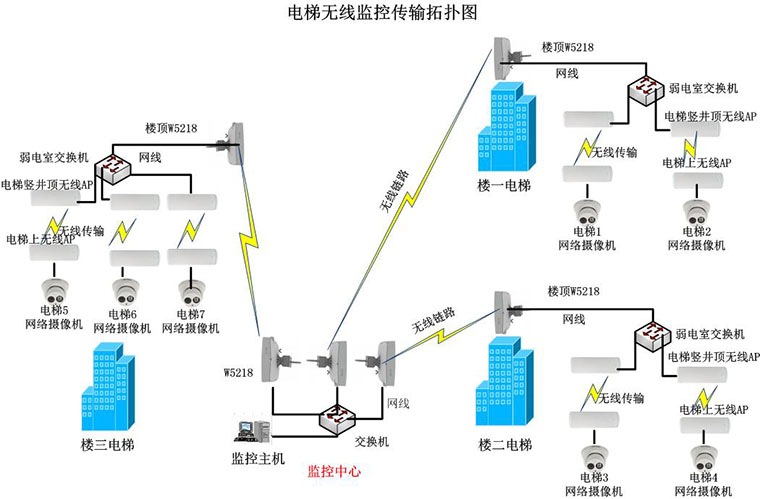

    小区3栋楼7部电梯远程无线视频监控传输拓扑图:



电梯无线视频监控

电梯无线监控,电梯无线视频传输



  电梯有线视频信号受到的干扰主要有:

   1、电源干扰380伏电源,而电梯采用的是变频电机,故对于摄像头以及传输线造成影响;

   2、变频电机干扰0-6兆信号,而变频电机所产生的干扰频率在0-11兆之间,对视频信号造成直接干扰;

   3、控制器对视频信号的干扰(包括上下开门关门等动作)为11兆左右的控制器,一旦其启动,就会不断的发送控制信号和11兆的控制波,该控制信号会对视频随行电缆产生干扰;(这就是电梯一旦工作干扰就会加大的原因);

   4、电风扇以及灯光对视频信号的干扰50hz以及衍生的多种频率干扰,该干扰会对视频图像产生干扰;

   5、距离75-5线缆传输距离应该在167米左右,而现场的传输距离达到600多米,这样使得视频信号的强度大大降低,从而使得干扰信号对视频信号产生强烈的干扰。:由于视频图像按照国家标准,如果采用:电梯内部的灯光采用的是电子振荡灯管,该灯管的工作会导致:电梯内部的控制部分:视频信号为:电梯摄像头所采用的电源取自电梯

  电梯无线视频监控可行性:

   电梯无线视频监控频段上采用2.4Ghz/5Ghz微波扩频设备,这种设备采用上变频,特殊的调制技术。(这种频段设备避开了电梯的干扰频率,故不会产生干扰)

   扩频技术的基本特征是:使用比发送的信息数据速率高许多倍的伪随机码,把载有信息数据的基带信号的频谱进行扩展,形成宽带的低功率谱密度的信号来发射。

   微波扩频技术在发射端进行扩频调制,在接收端以相关解调技术收信,和传统的布线相比较,具有诸多的优良特性,主要有:

   1、抗干扰能力强。表示扩频通信特性的一个重要参数是扩频增益GSpreadingGain,G=B2B1。扩频通信中,接收端对接收到的信号做扩频解调,只提取扩频编码相关处理后带宽为B1的信号成分,而排除了扩展到宽带B2中的干扰、噪声和其他用户通信的影响,相当于把接收信噪比提高了G倍。考虑到输出端的信噪比和接收系统损耗,可以认为实际的扩频增益带来的信噪比的改善为:M=G-输出端信噪比-系统损耗,公式中的M叫做抗干扰容限。实际上,输出端信噪比和系统损耗都比较小,所以M近似等于G。

   2、隐蔽性强、干扰小。因信号在很宽的频带上被扩展,则单位带宽上的功率很小,即信号功率谱密度很低。信号淹没在白噪声之中,别人难于发现信号的存在,再加之不知扩频编码,就更难拾取有用信号。而极低的功率谱密度,也很少对其他电讯设备构成干扰。

   3、易于实现码分多址。扩频通信占用宽带频谱资源通信,改善了抗干扰能力,提高了频带的利用率。正是由于扩频通信要用扩频调制发送,而信号接收需要用相同的扩频之间的相关解扩才能得到,这给频率复用和多址通信提供了基础。

   4、抗多径干扰。在无线通信中,抗多径干扰问题一直是难以解决的问题,利用扩频之间的相关特性,在接收端可以用相关技术从多径信号中提取分离出强的有用信号,出可把多个路径来的同一码序列的波形相加使之得到加强,从而达到有效的抗多径干扰。
